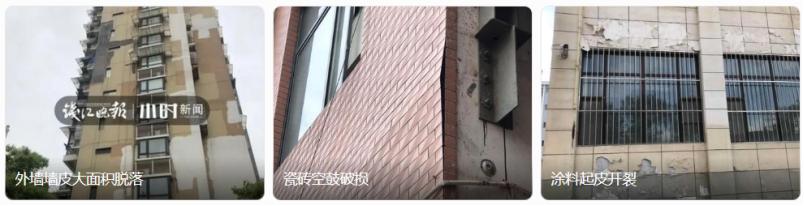

Figur 1: Tre misslyckanden med konventionella ytbehandlingar - delaminering med stora ytor, ihåliga plattor och blåsbeläggningar.
Ytterväggsisolering är en kritisk del av byggnadens energieffektivitet. Den nuvarande industristandarden, Teknisk standard för extern värmeisolering på väggar (JGJ 144-2019), är explicit: vid normal användning och normalt underhåll måste ett externt värmeisoleringssystem ha en livslängd på minst 25 år. Det är det minimum som koden kräver.
I verkligheten faller många byggnader långt ifrån det.
Vanligtvis är inte själva isoleringsmaterialet problemet. Ytskiktet på utsidan ger ut först.
Ett externt isoleringssystem (ETICS) sitter på byggnadens yttersta lager, permanent utsatt för vind, sol och regn. Dess arbetsmiljö är hård: temperatursvängningar, luftfuktighet, vindtryck och ultraviolett strålning, varje dag.
De flesta isoleringsmaterial är lätta och porösa, och inte särskilt starka i sig själva. De förlitar sig på ytskiktet på utsidan för att skydda dem.
Om det skyddet misslyckas är isoleringsskiktet direkt utsatt för risk.

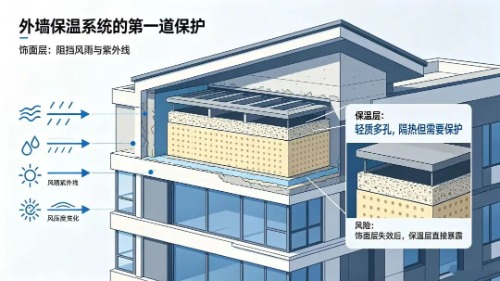

Figur 2: Den första skyddslinjen på ett isoleringssystem är ytskiktet - barriären mot vinddrivet regn och UV. När det väl misslyckas exponeras isoleringen.
Det finns tre strukturella orsaker till att konventionella ytbehandlingar - keramiska plattor, sten och vanliga beläggningar - skadar isoleringssystemet.
Isoleringsskivor, putsbruk och styva ytbehandlingar har mycket olika värmeutvidgningskoefficienter. Säsongsbetonade temperaturcykler och byggnadssättningar genererar båda skjuvspänningar.
Den påfrestningen verkar på ytskiktet först. Styva material som kakel och sten kan inte deformeras, så stressen har ingenstans att ta vägen - och ytskiktet spricker först.
När en spricka uppstår kommer regnvatten in. När isolering absorberar vatten sjunker dess termiska prestanda kraftigt. På vintern fryser vattnet och expanderar, och den resulterande frosthöjningen skadar putsskiktet och glasfibernätet.
Sprickbildning, sedan vatteninträngning, sedan isoleringsfel, sedan urholkning och lösgöring: en ond cirkel.
Sprickan i ytskiktet är där hela kedjereaktionen börjar.

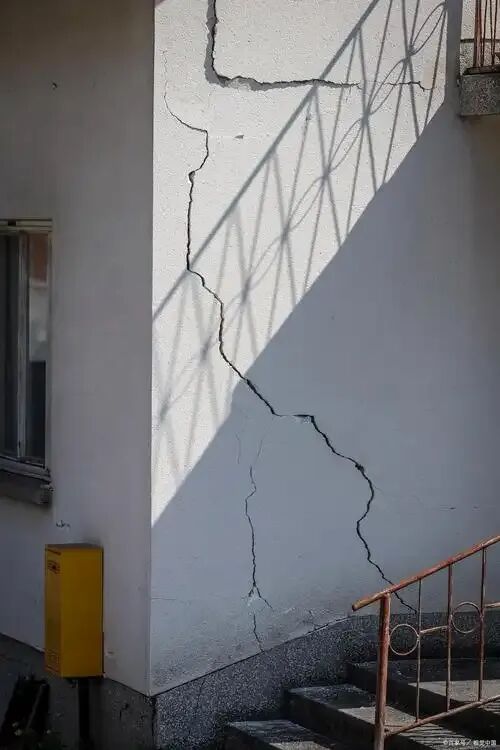

Figur 3: En spricka i ytskiktet - startpunkten för kedjereaktionen.
Kakel och sten är tunga och de kan inte deformeras.
Spänningar som genereras av byggnadssättningar, vibrationer och termisk expansion kan inte absorberas av finishen, så de passerar rakt igenom till det isolerade putsskiktet - bryter glasfibernätet och orsakar delaminering och urholkning av isoleringsskivan.
Samtidigt bär ytterväggarna på höghus långvarig vertikal dragbelastning. En styv yta överför denna belastning direkt till isoleringsskiktet, vilket orsakar delaminering av brädorna och fel på ankarna.
När isoleringsskiktet väl har dragits loss och ihåligt är lossningen bara en tidsfråga.

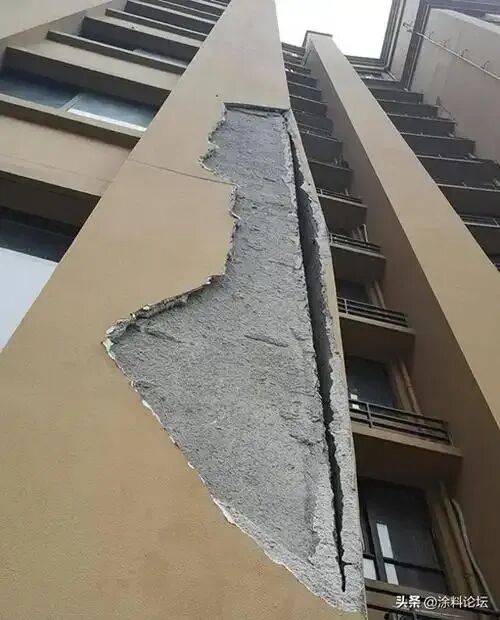

Bild 4: Ett höghushörn som tappar sin finish, exponerar den grå baslacken och glasfibernätet under.
Vanliga cementbaserade bindematerial frigör lösliga salter, som angriper isoleringsskiktet och glasfibernätet och påskyndar åldrandet och nedbrytningen av hela systemet.
Konventionella beläggningar börjar krita och blekna inom tre till fem år. När ytan väl är bruten angriper UV- och regnvatten isoleringen direkt - och systemets 25-åriga designlivslängd halveras ofta.

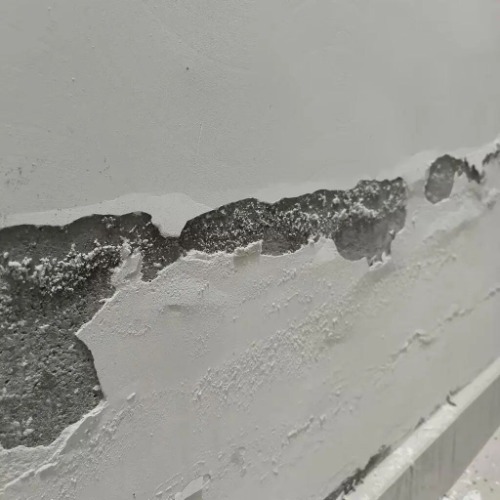

Figur 5: Utblomstring och delaminering: saltblomning på ett fuktigt underlag efter att finishen har misslyckats.
Från analysen ovan behöver ett ytmaterial för extern isolering minst fyra egenskaper:
Först, flexibelt - det spricker inte. Det expanderar och drar ihop sig med isoleringsskiktet, vilket eliminerar temperaturinducerad sprickbildning vid källan.
För det andra, lätt - det drar inte iväg. Låg egenvikt ger ingen extra belastning på isoleringsskiktet, vilket är särskilt viktigt på höghus.
För det tredje, vattentät - det läcker inte. Den bildar en komplett vattentät barriär; om regnvatten inte kan komma in, startar aldrig frys- och tinskador.
För det fjärde, hållbart - det försämras inte. Den förblir intakt under lång tid, utan frekventa renoveringar.
Flexibel sten: Ett finishsystem byggt för extern isolering
Justone flexibel sten väggsystem designades utifrån exakt denna logik.
Böjlig stens kärna är hög flexibilitet: den rör sig med underlaget. Det expanderar och drar ihop sig i takt med isoleringsskiktet, så - till skillnad från kakel eller hårda beläggningar - spricker det inte när rörelsen skiljer sig.

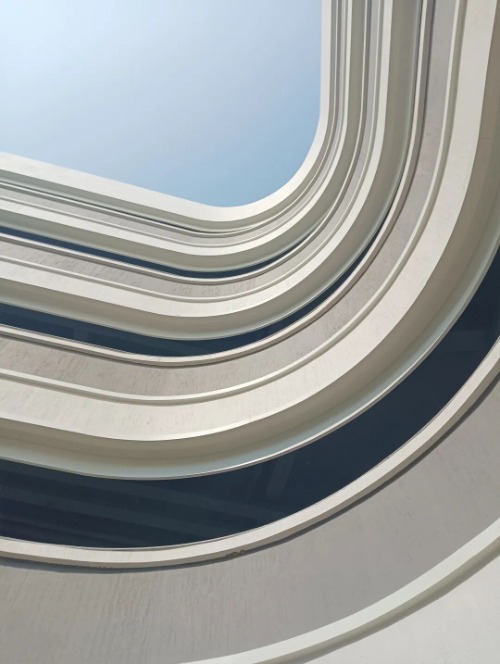

Figur 6: Geometri är inte en begränsning: en lätt flexibel finish följer böjda fasader istället för att bekämpa dem.
Flexibel sten väger endast 2-10 kg/m2, ungefär 1/20 vikten av mekaniskt fixerad (torrhängd) sten och 1/10 vikten av ytterväggsplattor. Uppmätt draghållfasthet på cementbaserade underlag överstiger vida den nationella standarden på 600 kPa. Lätt i vikt och stark i bindningen: isoleringsskiktet behöver inte längre bära en tung finish på ryggen.

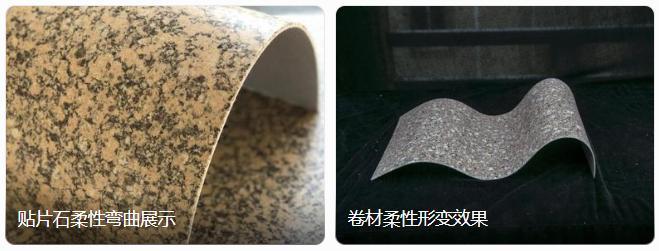

Figur 7: Rörelsekapacitet i själva materialet - en flexibel stenplåt böjd runt en radie och rullmaterial som böjs.
Det speciella limbruket använder ett vattenbaserat polymerbrukssystem snarare än vanlig cementbindning. Applicerad med helspackling härdar den till ett kontinuerligt vattentätt membran som förseglar de mikroskopiska porerna i putsskiktet och skarvarna mellan arken, vilket omsluter isoleringens yttre yta som ett kuvert. Det finns inga vattenförande hålrum vid bindningsgränsytan. Resultatet är ett komplett, förseglat vattentätt lock som hindrar regnvatten och fukt från att nå isoleringen.

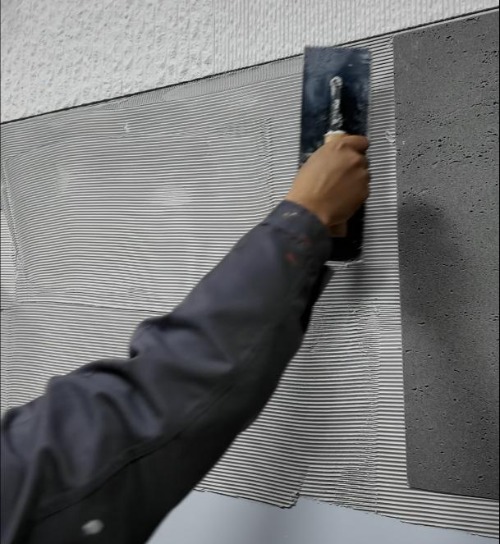

Figur 8: Helytaslimning: det speciella limbruket spacklas ut i räfflor över hela ytan, utan att lämna några tomrum bakom plåten.
Flexibel sten blockerar också 99,1 % av UV-strålningen och tål 2 000 timmars konstgjord väderpåverkan med kritningsgrad 0 och färgförändring av grad 1 eller mindre. Konventionella beläggningar behöver renoveras vart tredje till femte år; flexibel stens väderbeständighet varar 20 till 30 år. Hur länge isoleringsskiktet än varar finns det där bredvid det.
När ett externt isoleringssystem går sönder tidigt är det ofta inte isoleringsmaterialet som är felet – fel finish angavs.
En flexibel anslutning låter stress släppa. Låg vikt och stark bindning tar bort belastningen från isoleringen. Vattentätning håller vatten ute. Långvarig väderbeständighet innebär ingen frekvent renovering.
En vägg som skyddar sin isolering är en vägg som tar ansvar.
Skicka oss din vägguppbyggnad och klimatförhållanden, så kommer vårt tekniska team att återkomma med ett kompatibelt system - inklusive dragstyrka, vattenabsorption, frys-tina och konstgjorda vädertestrapporter för din projektfil.
